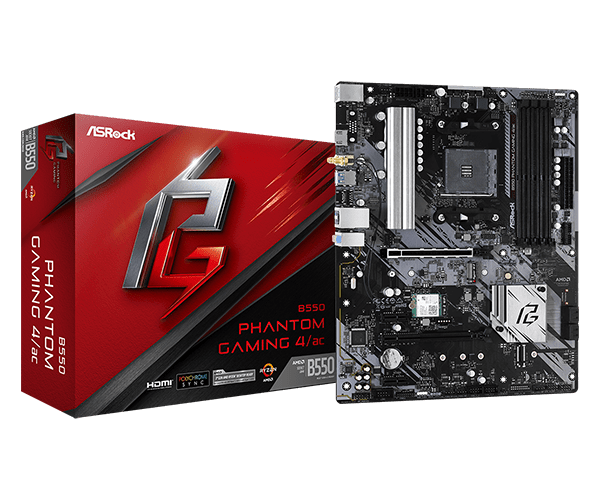

Tarjeta Madre Asrock B550 Phantom Gaming 4

Conectividad, audio y expansión de la Asrock B550 Phantom Gaming 4

La Asrock B365 Phanton Gaming 4 si bien renuncia a ciertas prestaciones nativas, como consecuencia del chipset dispuesto, no carece de sus virtudes. Destacan los puertos USB 3.1 Gen2, que disparan las velocidades hasta los 10 GB/s. También el interesante surtido de ranuras PCIe 3.0, con un par de x16 y otra pareja de x1. Completadas con un zócalo M.2 (Key E) que soporta el modulo WiFi/BT tipo 2230.

En la Asrock B365 Phantom Gaming 4 se han dispuesto modernos y variados conectores

En gestión de almacenamiento cuenta con

6 conectores SATA3 y un par de sockets Ultra M.2. Las salidas de vídeo quedan cubiertas por un HDMI y un DisplayPort. Mientras que el sonido lo cubre el chip Realtek ALC1200 con Audio 7.1 de canales HD.

Especificaciones técnicas de la Asrock B550 Phantom Gaming 4

• • Armadura de juego Memoria - Contacto dorado de 15 μ en ranuras DIMM Refrigeración - Disipador térmico de aleación de aluminio XXL Audio - Nahimic Audio
  • Característica única ASRock Super Alloy - Disipador de calor de aleación de aluminio XXL - Estrangulador de potencia premium 50A - PCB negro zafiro - PCB de tela de vidrio de alta densidad - PCB de cobre de 2 oz ASRock Steel Slot Gen4 ASRock Hyper M.2 (PCIe Gen4x4) ASRock POST Status Checker (PSC) ASRock Full Spike Protección (para todos los puertos USB, Audio, LAN) ASRock Live Update & APP Shop
  • UPC - Compatible con procesadores de escritorio AMD AM4 Socket Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 y 5000 G-Series * - Diseño Digi Power - Diseño de 8 fases de alimentación * No compatible con procesadores AMD Athlon™.
  • conjunto de chips -AMD B550
  • Memoria - Tecnología de memoria DDR4 de doble canal - 4 ranuras DIMM DDR4 - Las CPU de la serie AMD Ryzen (Vermeer) son compatibles con DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200( OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC y no -ECC, memoria sin búfer * - Las CPU de la serie AMD Ryzen (Matisse) son compatibles con DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC y no ECC, un -memoria amortiguada * - Las APU de la serie AMD Ryzen (Cezanne) son compatibles con DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC y no ECC, memoria sin búfer * : las APU de la serie AMD Ryzen (Renoir) son compatibles con DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) ) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) ) / 3200 / 2933 / 2667 / 2400 / 2133 ECC y no ECC, memoria sin búfer * - Las APU de la serie AMD Ryzen (Picasso) admiten 3400+ (OC) / 3200 (OC) / 2933 / 2667 / 2400 / 2133 no -ECC, memoria sin búfer * - Máx. capacidad de la memoria del sistema: 128 GB * * - Admite módulos de memoria Extreme Memory Profile (XMP) - Contacto dorado de 15 μ en ranuras DIMM * Para las APU de la serie Ryzen (Picasso, Cezanne y Renoir), ECC solo es compatible con las CPU PRO. Consulte la tabla a continuación para conocer la compatibilidad con frecuencias de memoria no XMP de AMD. Para más detalles.CPU de la serie Ryzen (Vermeer):

    CPU de la serie Ryzen (Matisse):

    APU de la serie Ryzen (Cezanne):

    APU de la serie Ryzen (Renoir):

    CPU de la serie Ryzen (Picasso):

    SR: DIMM de rango único, 1Rx4 o 1Rx8 en la etiqueta del módulo DIMM x= 1 o 2 DR: Dual DIMM rango, 2Rx4 o 2Rx8 en la etiqueta de módulo DIMM

    * * Debido a la limitación del sistema operativo, el tamaño de memoria real puede ser inferior a 4 GB para la reserva para el uso del sistema bajo Windows ^® OS 32-bit. Para Windows ^® Sistema operativo de 64 bits con CPU de 64 bits, no existe tal limitación.

  • BIOS - BIOS legal AMI UEFI de 256 Mb con compatibilidad con GUI - Admite "Plug and Play" - Eventos de activación de conformidad con ACPI 5.1 - Admite jumperfree - Compatibilidad con SMBIOS 2.3 - CPU, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, 2.5V_PROM, +1.8VSB, Multiajuste de voltaje VDDP
  • Gráficos - Gráficos de la serie AMD Radeon Vega integrados en la APU de la serie Ryzen * - DirectX 12, Pixel Shader 5.0 - Memoria compartida predeterminada de 2 GB. La memoria compartida máxima admite hasta 16 GB. * * - Compatible con HDMI 2.1 con máx. resolución de hasta 4K x 2K (4096x2160) a 60 Hz - Compatible con Auto Lip Sync, Deep Color (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI 2.1 (se requiere un monitor HDMI compatible) - Compatible con HDR (alto rango dinámico ) con HDMI 2.1 - 2.3 con soporte HDCP HDMI 2.1 Puerto * * * - Soportes 4K Ultra HD (UHD) de reproducción con HDMI 2.1 Puerto - Compatible con Microsoft ^® PlayReady

    * El soporte real puede variar según la CPU

    * * La memoria compartida máxima de 16 GB requiere una memoria del sistema de 32 GB instalada.

    * * * Picasso admite HDCP 2.2 con puerto HDMI 2.0

  • Audio - Audio HD de 7.1 canales con protección de contenido (códec de audio Realtek ALC1200) - Compatibilidad con audio Blu-ray premium - Admite protección contra sobretensiones - Blindaje de aislamiento de PCB - Capas de PCB individuales para canal de audio R/L - Audio Nahimic
  • LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111H - Compatible con Wake-On-LAN - Compatible con protección Lightning/ESD - Compatible con Ethernet 802.3az de bajo consumo - Compatible con PXE
  • Tragamonedas CPU de la serie AMD Ryzen (Vermeer y Matisse) - 2 ranuras PCI Express x16 (PCIE1: modo Gen4x16; PCIE3: modo Gen3 x4) * APU de la serie AMD Ryzen (Cezanne y Renoir) - 2 ranuras PCI Express x16 (PCIE1: modo Gen3x16 ; PCIE3: modo Gen3 x4) * APU de la serie AMD Ryzen (Picasso) - 2 ranuras PCI Express x16 (PCIE1: modo Gen3x8; PCIE3: modo Gen3 x4) *- 2 ranuras PCI Express 3.0 x1 - Compatible con AMD Quad CrossFireX™ ​​y CrossFireX™ : 1 x enchufe M.2 (clave E), compatible con el módulo WiFi tipo 2230 WiFi/BT PCIe * Admite SSD NVMe como discos de arranque
  • Almacenamiento - 6 conectores SATA3 de 6,0 Gb/s, compatible con RAID (RAID 0, RAID 1 y RAID 10), NCQ, AHCI y Hot Plug * - 1 x conector Hyper M.2 (M2_1), compatible con M Key tipo 2260/2280/ 22110 Módulo M.2 PCI Express hasta Gen4x4 (64 Gb/s) (con Vermeer, Matisse) o Gen3x4 (32 Gb/s) (con Cezanne, Renoir y Picasso) * * - 1 x Zócalo M.2 (M2_3) , admite el módulo M Key tipo 2242/2260/2280 M.2 SATA3 6.0 Gb/s y el módulo M.2 PCI Express hasta Gen3 x2 (16 Gb/s) * ** M2_3 y SATA3_5_6 carriles compartidos. Si alguno de ellos está en uso, el otro estará deshabilitado.

    * * Compatible con SSD NVMe como discos de arranque Compatible con el kit ASRock U.2

• conector - 1 cabezal de puerto COM - 1 cabezal SPI TPM - 1 cabezal LED de alimentación y altavoz - 2 cabezales LED RGB * - 2 cabezales LED direccionables * * - 1 conector de ventilador de CPU (4 pines) * * * - 1 conector del ventilador de la bomba de agua/CPU (4 pines) (control de velocidad del ventilador inteligente) - 4 conectores del ventilador de la bomba de agua/chasis (4 pines) (control de velocidad del ventilador inteligente) * * * * - 1 alimentación ATX de 24 pines Conector - 1 conector de alimentación de 12 V de 8 pines - 1 conector de alimentación de 12 V de 4 pines - 1 conector de audio del panel frontal - 2 cabezales USB 2.0 (compatible con 4 puertos USB 2.0) (compatible con protección ESD) - 1 cabezal USB 3.2 Gen1 (Admite 2 puertos USB 3.2 Gen1) (Admite protección ESD)

  * Admite un total de hasta 12 V/3 A, tira de LED de 36 W

  * * Admite un total de hasta 5 V/3 A, tira de LED de 15 W

  * * * El conector del ventilador de la CPU admite el ventilador de la CPU con una potencia máxima de ventilador de 1 A ( 12 W ).

  * * * * El ventilador de la bomba de agua/chasis es compatible con el ventilador del enfriador de agua con una potencia máxima de ventilador de 2 A (24 W). CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP y CHA_FAN4/WP pueden detectar automáticamente si se está utilizando un ventilador de 3 o 4 pines.

• E/S del panel posterior - 2 puertos de antena - 1 puerto de mouse/teclado PS/2 - 1 puerto HDMI - 6 puertos USB 3.2 Gen1 (compatible con protección ESD) - 1 puerto LAN RJ-45 con LED (LED ACT/LINK y LED SPEED) ) - Conectores de audio HD: Entrada de línea / Altavoz frontal / Micrófono
• Software y UEFI Software - ASRock Motherboard Utility (Phantom Gaming Tuning) - ASRock Polychrome SYNC - ASRock Key Master - ASRock XFast LAN UEFI - ASRock Full HD UEFI - ASRock Instant Flash * Estas utilidades se pueden descargar desde ASRock Live Update & APP Shop.
• CD de soporte - Controladores, utilidades, software antivirus (versión de prueba), navegador Google Chrome y barra de herramientas
• Accesorios - Guía de instalación rápida, CD de soporte, protector de E/S - 2 cables de datos SATA - 3 tornillos para enchufe M.2
• Monitor de hardware - Detección de temperatura: CPU, CPU/bomba de agua, chasis/ventiladores de bomba de agua - Tacómetro de ventilador: CPU, CPU/bomba de agua, chasis/ventiladores de bomba de agua - Ventilador silencioso (Ajuste automático de la velocidad del ventilador del chasis según la temperatura de la CPU): CPU, CPU/ Bomba de agua, chasis/ventiladores de bomba de agua - Control de varias velocidades de ventilador: CPU, CPU/bomba de agua, chasis/ventiladores de bomba de agua - Supervisión de voltaje: +12 V, +5 V, +3,3 V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM , 1.05V_PROM_S5, +1.8V, VDDP
• Factor de forma - Factor de forma ATX: 12,0 x 9,6 pulgadas, 30,5 cm x 24,4 cm - Diseño de condensador sólido - PCB de cobre de 2 oz
• sistema operativo - Microsoft ^® de Windows ^® 10 de 64 bits / 11 de 64 bits
• Certificaciones - FCC, CE - Preparado para ErP/EuP (se requiere fuente de alimentación preparada para ErP/EuP)

Conclusiones, disponibilidad y precio de la Asrock B550 Phanton Gaming 4

Con la Asrock B550 Phantom Gaming 4 los entusiastas tienen al alcance una plataforma fiable cargada de extras para un equipo de juegos
